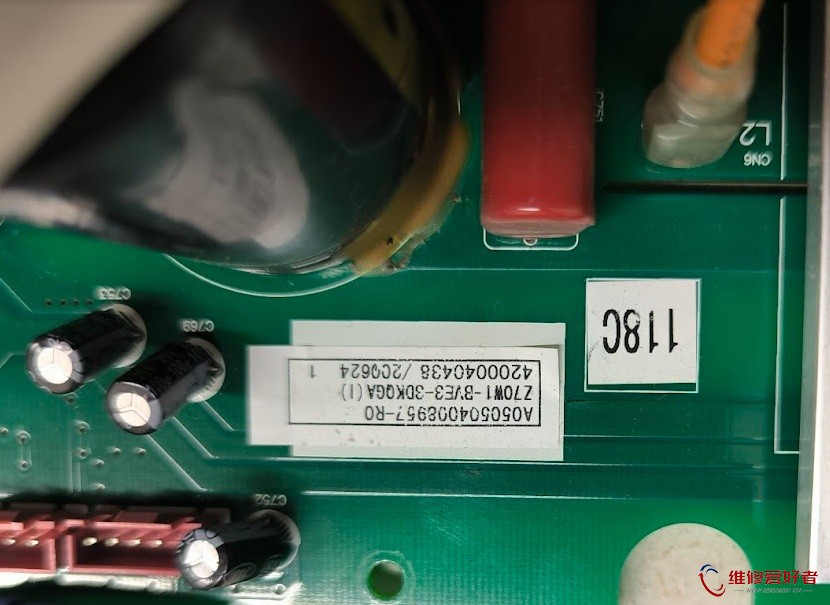

A050504008957 Z70W1 ZHigao board schematics request: Screenshot 2025-07-05 120818.jpg

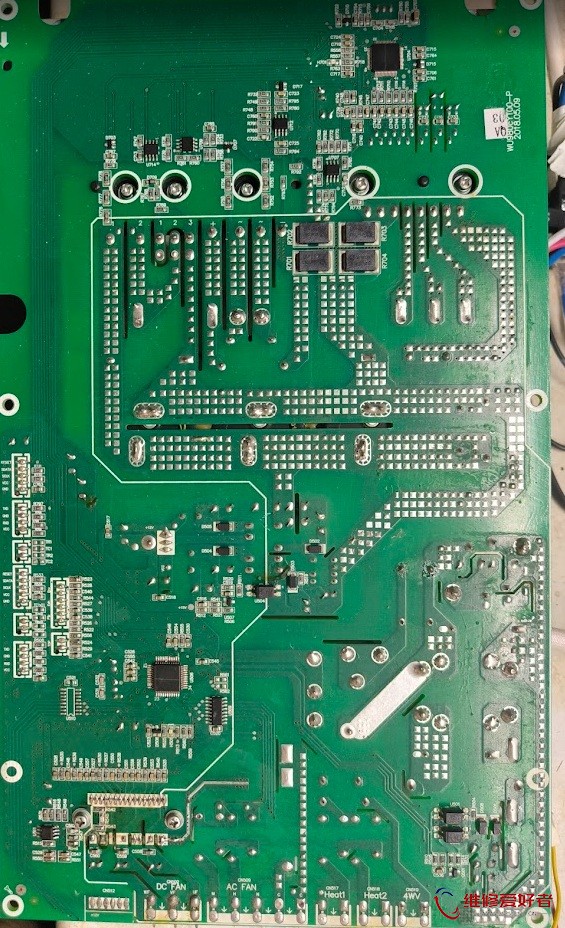

Hello, does anyone know the board information for A050504008957 ZHigao model Z70W1? My board has FH error, but I can't find any problem with the circuit and components. I have replaced the IPM and all the op amps, but the problem still exists.

Thanks in advance!

志高空调显示：FH（室内机EEPROM错误）
1、故障现象：室内显示板显示FH
2、故障范围：室内电控板
3、故障诊断：
第一步:首先对室内控制板上E2PROM的装配情况确认，看是否存在漏插、捌脚、虚插、反插等装配不良的现象？有的话，请拆下后重新装配验证。
第二步:更换正确的E2PROM后重新上电，看是否能正常工作？如果故障消除可以正常工作，说明E2PROM数据错误；如果仍旧不能工作，请直接更换室内控制板。

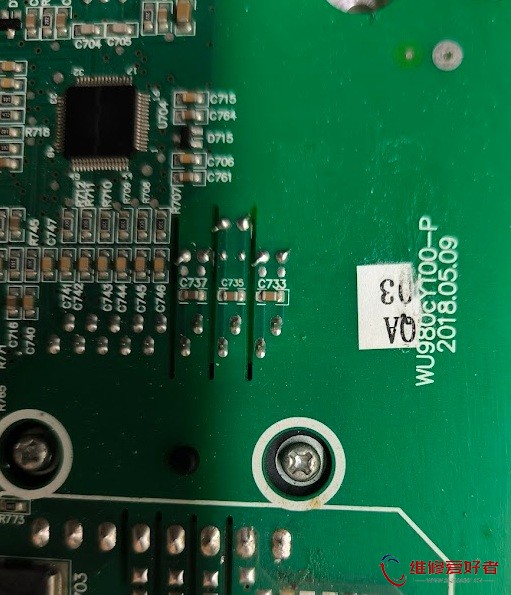

你好，这块电路板上的 FH 错误表明室外直流风扇电机存在问题，我也用多功能测试仪测试过，但仍然出现同样的 fh 错误。我坚信问题出在风扇 IPM 旁边的区域。我更换了 IPM，并跟踪了所有线索，一切正常，唯一没有检查的是风扇 IPM 旁边的微控制器，不知道该如何测试。

你好，户外板上没有eeprom
