海信海尔奥克斯变频空调主板图集 第三版 高清无水印.rar

海信海尔奥克斯变频空调主板图集  第三版 高清无水印

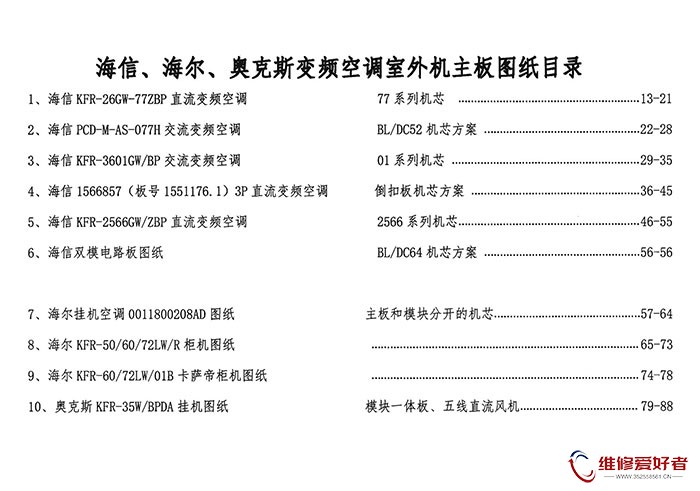

图纸目录
1、海信KFR-26GW-77ZBP直流变频空调    77系列机芯
2、海信PCD-M-AS-077H交流变频空调   BL/DC52机芯方案
3、海信KFR-3601GW/BP交流变频空调   01系列机芯
4、海信1566857（板号1551176.1)3P直流变频空调   倒扣板机芯方案
5、海信KFR-2566GW/ZBP直流变频空调   2566系列机芯
6、海信双模电路板图纸   BL/DC64机芯方案
7、海尔挂机空调0011800208AD图纸   主板和模块分开的机芯
8、海尔 KFR-50/60/72LW/R柜机图纸
9、海尔KFR-60/72LW/01B卡萨帝柜机图纸
10、奥克斯KFR-35W /BPDA挂机图纸   模块一体板、五线直流风机
11、奥克斯KFR-35W/BP挂机通用板图纸   交直流两用机芯方案
12、奥克斯（11222009002422)3P柜机图纸   主板和模块板分开机芯
13、海信KFR-3566GW/ZBP直流变频空调图纸
14、海信KFR-72LW/26BP/39BP交流变频空调图纸   26BP/39BP系列机芯方案
15、海信1540756（板号1540756）变频空调图纸   倒扣板直流风机机芯方案
16、海信1834521（板号1825478.D)   倒扣板五线直流风机机芯方案
17、海尔挂机0011800690Q变频空调图纸    一体板RX62T7机芯方案
18、海尔挂机0011800653L变频空调图纸   一体板机芯方案
19、海尔挂机0011800589A 变频空调图纸   一体板机芯方案
20、海尔3P柜机0011800179AY变频空调图纸   主板和模块板分开机芯


本资料来源于网络，感谢原作者及发布者无私奉献！
