FZ格式维修点位图打开软件及详细教程

  在电脑维修过程中会遇到电路图以及点位图，电路图一般都是PDF格式的，一般的PDF软件都可以打开使用，但FZ格式的点位图比较特殊打开方式有些差别，下面介绍FZ格式的维修点位图打开方法。
1、下载解压缩后打开FZ格式的维修点位图的软件PCBRepairTool
PCBRepairTool官方版是一个专门用于华硕主板点位图查看工具。
这个软件网上很多可以自已搜索，也可以直接在我们网站下载。当然有些地方下载的这款软件需要修改特定的时间才能打开，下载软件的时候请注意说明（在维修爱好者论坛 www.352558561.cn下载的软件在WIN10系统中可直接运行）。

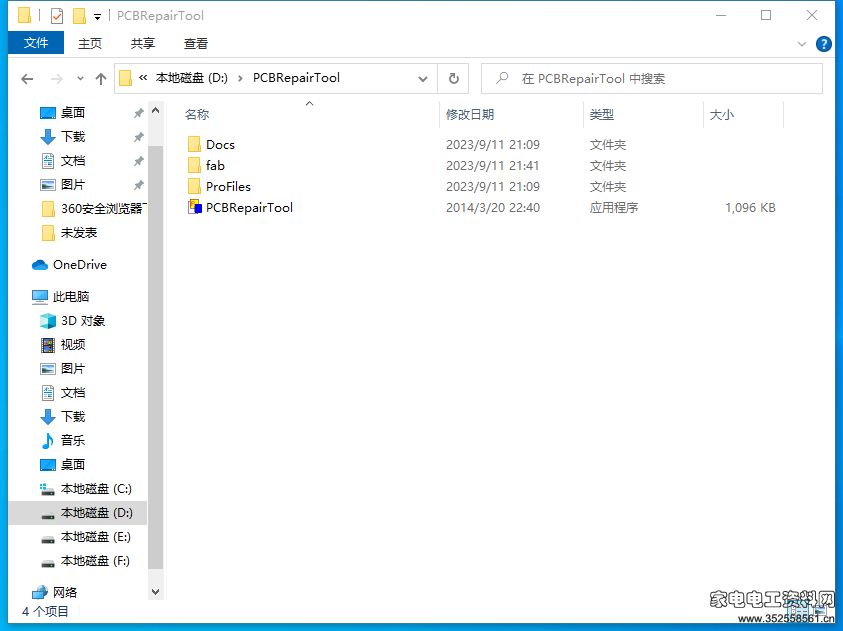

先下载PCBRepairTool之后解压，有三个文件夹Docs、fab和ProFiles，及PCBRepairTool.exe应用程序。

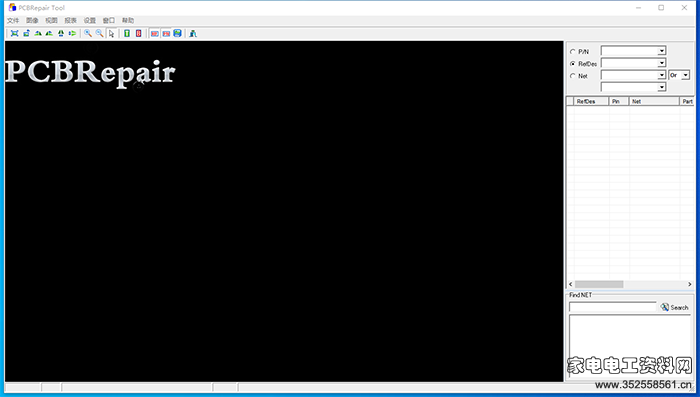

2、双击PCBRepairTool关闭后再次双击PCBRepairTool.exe这个（程序）软件就会正常运行

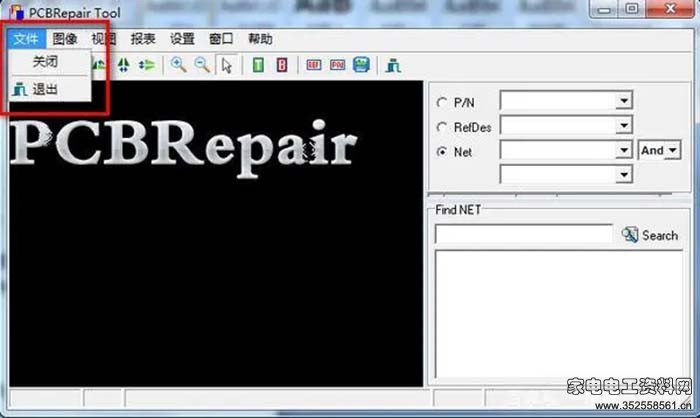

3、软件虽然打开了，但我们还看不了点位图，因为【文件】位置只有【关闭】和【退出】

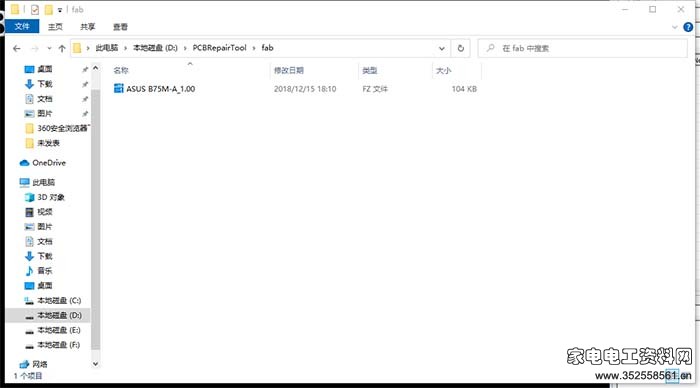

4、找到刚才解压PCBRepairTool的文件目录找到fab这个文件夹，即\PCBRepairTool\fab，然后将我们要打开的FZ格式维修点位图复制拷贝到这里，如图：

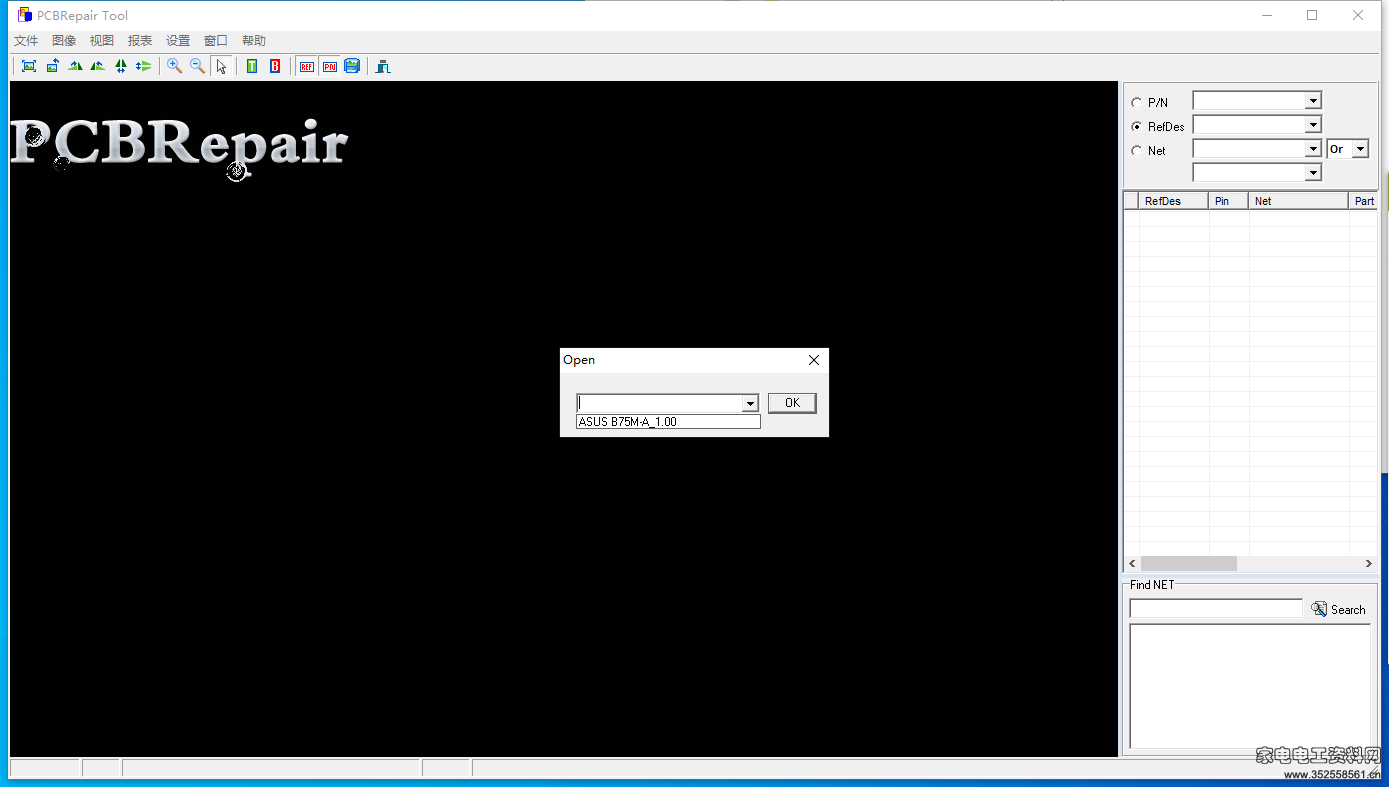

5、现在点击PCBRepairTool程序图标，打开软件，此时按住Ctrl+F10，就会出新如图所示，点击右边倒三角处从下拉菜单中选择我们要打开的FZ格式图纸，如ASUS B75M-A_1.00，之后点击【OK】

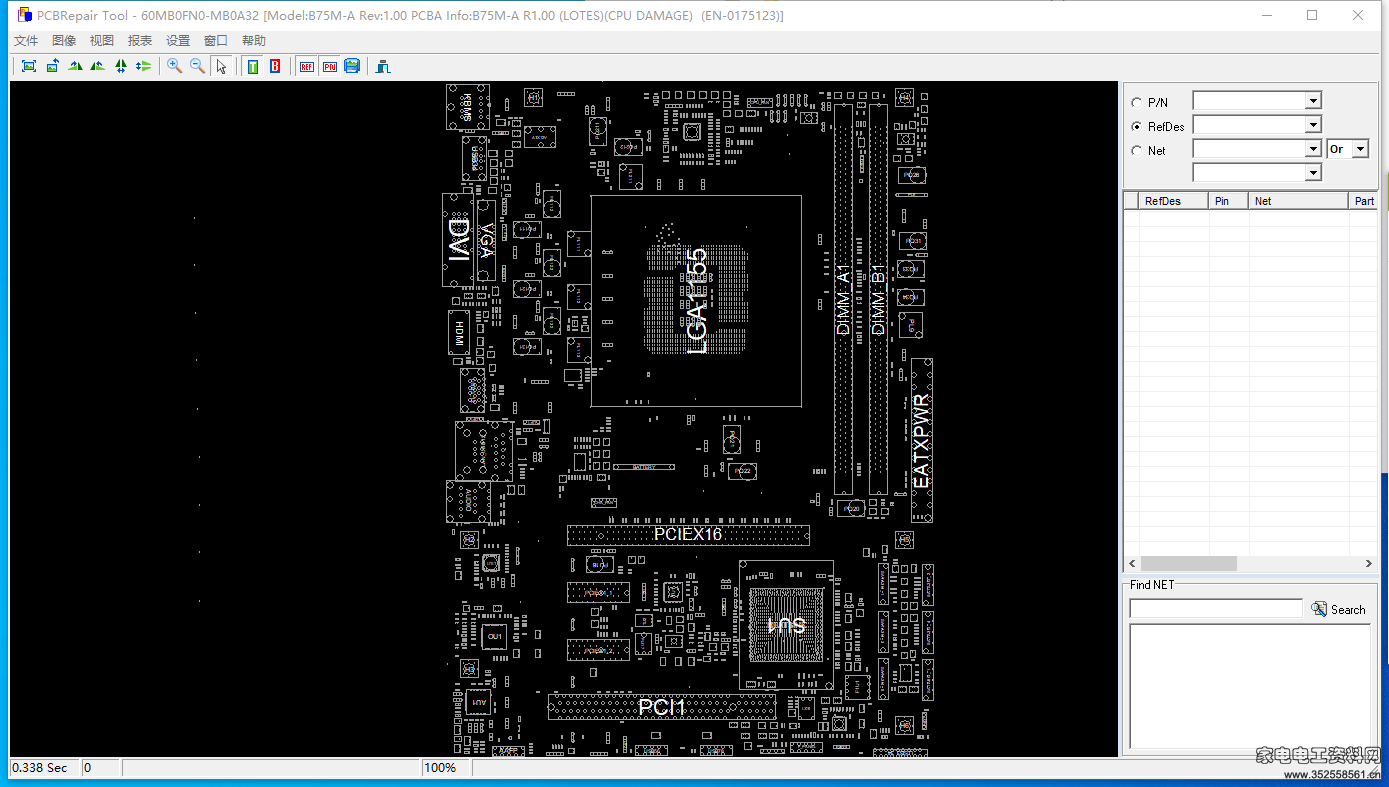

6、此时我们已经打开了ASUS B75M-A_1.00的点位图了，要打开fz格式的维修点位图就按照此方法继续操作即可。
